CJY745T具有成像和照明光學系統設計，使它有更好的對比度和景深。操作方便、直觀、檢定效率高、立體感強、成像清晰和寬闊、適用范圍廣泛、又具有長工作距離等特點。由于本顯微鏡具有很高的分辨率及大視場范圍的清晰度因此本系列視頻顯微鏡適用于電子工業生產線的檢驗、印刷線路板的檢定、印刷電路組件中出現的焊接缺陷(印刷錯位、塌邊等)的檢定、單板PC的檢定、真空熒光顯示屏VFD的檢驗等。視頻顯微鏡將實現連續放大倍率觀看。
成像系統簡介：
CJY745T單筒視頻顯微鏡是將光學顯微鏡技術，通過光電轉換技術在電視機顯示屏幕上觀察實時動態圖像，實現了人機器視覺的轉變和定性檢查到定量檢查的轉變，大大的提高了我們的工作效率,克服了人為檢測的不確定性。
二、儀器的主要技術參數 :
1、變倍比：1:7.2
2、物鏡變倍范圍：0.7X – 4.5X
3、工作距離：105-110(mm)
4、調焦范圍：60(mm)
5、C型CCD接頭，距離成像靶面17.53mm。
6、可配接1/3 " 1/2 " 2/3 " 的CCD攝像機。
7、配1/2 " 寸HDMI高清工業CCD，標準配置時視場范圍：8.57 - 1.33mm。
8、11.6寸，13.3寸高清品牌顯示器。
9、可選購手動測量功能，半自動測量功能，全自動測量功能軟件。
三、優點：
1、無須與PC連接，可直接連接液晶顯示器，觀看視頻圖像。
2、HDMI高清晰圖像傳感器，視頻圖像清晰，流暢。
3、支持自動曝光，自動白平衡，及手動調節曝光速度，RGB增益，HDR防反光設置功能。
4、4組十字線供選擇，可隨意調節4組十字線位置及顏色。
5、可直接拍照USB存儲 ,方便快捷。
6、保存參數功能，可隨時保存調整后的各種參數 。

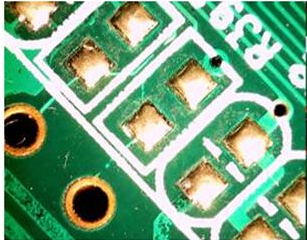

一般單筒顯微鏡拍攝效果 CJY745T焊點檢測系統拍攝效果
超高倍數數碼顯微鏡用途：
1. 植物細胞、植物表皮、土壤試樣、寄生蟲。
2. 空氣污染與水污染。
3. 法醫分析 - 指紋、纖維、證件和體液。
4. 毛細流。
5. 農業產品中的細菌。
6. 藝術品修復。
7. 其它無損探測。
8. 有機殘渣造成的水污染。
9. 光刻膠檢測。
10. 腰椎疾病診斷。
11. 地質晶體的內含物、瑕疵和化合物變化（包括寶石工業）。
12. 混凝土結構與化學成分的檢測。
13. 聚合物和陶瓷制品中添加劑和雜物的存在率及分散率研究。
14. 材料的結構異常性研究（裂紋、氣孔、焊縫）。
15. 確定粘合應用中是否存在粘合劑
豐富的拓展功能及附件
1、輔助物鏡：2X，接口：1X C型接口，
2、光源：一體化環型光源、LED環型冷光源、工業用小臺燈照明、光纖冷光源
3、支架：透過底光源架臺，加長桿支架，大底板支架，其它訂制支架等
